项目名称:ETC不停车收费专用全数字化高速电动栏杆机
完成单位:河北中岗通讯工程有限公司
主要完成人情况主要完成人情况
姓名 |
排名 |
技术职称 |
工作单位 |
完成单位 |
对本项目技术创造性贡献 |
曾获科学技术奖励情况 |
高金毓 |
1 |
高级工程师 |
河北中岗通讯工程有限公司 |
河北中岗通讯工程有限公司 |
项目组长 |
无 |
齐飞 |
2 |
工程师 |
河北中岗通讯工程有限公司 |
河北中岗通讯工程有限公司 |
系统开发 |
无 |
孟玉文 |
3 |
高级工程师 |
河北中岗通讯工程有限公司 |
河北中岗通讯工程有限公司 |
硬件设计 |
无 |
项目简介:
(一)项目目的与意义:
随着我国经济的快速发展,我国高速公路目前使用的人工收费(MTC)方式越来越不能与经济的快速发展相适应,根据国家交通运输部规划,未来五年内在长三角、珠三角、京津冀、东三省率先实施不停车收费(ETC),并在此基础上推广到全国各高速公路网,这是我国高速公路发展史上具有划时代意义的重大战略提升,必将极大的推动我国高速管理及机电技术的巨大发展。
目前国内使用的ETC不停车收费高速电动栏杆机主要是进口设备,其中以比利时AS公司、新加坡德亚公司和德国magnetic公司为主,这三家公司目前已经占据国内不停车收费(ETC)高速电动栏杆机市场95%以上,已经严重影响了国内该项技术的发展,并形成了很高的垄断价格,造成不停车收费(ETC)的建设成本居高不下,因此研发国内具有自主知识产权的不停车收费(ETC)高速电动栏杆机成为极其迫切的工作。
(二)研发目标
伴随着不停车收费(ETC)的实施,传统的高速公路电动栏杆机的性能已经不能满足不停车收费(ETC)的要求,其中一个显著的缺陷就是传统的电动栏杆机的起落时间偏大(目前国内生产的电动栏杆机的单程起落时间最小只能达到0.9秒),与ETC不停车收费要求的电动栏杆机的起落时间一般小于0.7秒的要求有很大的差距,很容易造成砸车、撞杆等事故的发生,产生通行纠纷,降低车辆的通行速度。
我公司具有十六年的电动栏杆机的研发生产历程,因此我公司领导和全体员工已经把研发单程起落时间0.5秒到0.6秒的高速电动栏杆机作为首要任务。
(三)项目主要研究内容:
1、柔性刹车系统
要使高速运行的栏杆准确停止到终点,准确而有效的电子刹车系统非常关键。我们采用同步于驱动电流的高频率PWM刹车脉冲曲线,连续短促地动作,产生柔性有力的刹车力量,让高速栏杆平滑安静地减速。冲击力小,对提高电机减速器寿命有极大好处。
2、SBPD聪明刹车位置探测
SBPD是控制单元在正常工作时,能够惊颤判断栏杆运行接近终点时的速度。如果该速度超出稳定的范围,将自动调节刹车的位置,使系统重新回到稳定的工作状态,而不会以为外界为影响产生冲击和弹跳。该功能使得用户一般情况下,不需要进行人工调整和设置。提高设备对外界的适应能力。
3、智能防砸车
根据多年的经验,采用以下技术防止砸车危险:智能控制器集成线圈检测器,在栏杆下落过程中,直接读取车辆信号。一旦有车闯入线圈,则能够立即停止下落,避免砸坏车辆。相比外部线圈检测器,反馈速度更快更可靠。
4、智能控制单元
改控制器采用了高速汽车级处理器,运算速度是普通处理器的10倍以上。实现精准快速的控制算法,同时提高了实时响应能力。CPU具有汽车级宽温特性,工作湿度为:-40°C—+125°C,特别适合用于类似电动栏杆河阳的户外全天候设备,减少不稳定因素。
5、控制器内部集成线圈式车辆检测器,可以实现过车自动关闭和防砸车功能。采用升压隔离的线圈输入方式,灵敏度高,而且具有较高防雷能力。
6、全天候箱体
坚固的机箱采用2mm厚优质镀锌钢板制作。采用无铅聚酯型粉末涂料,可以确保长期日晒不褪色。符合ROHS标准,不会对环境产生危害。机箱颜色我iTMP003(橘黄)
7、铝合金圆形栏杆臂
圆形栏杆臂采用高强度铝合金拉伸制作,圆形截面直径4mm,厚度1.0mm。表面皿高光白色涂覆,圆形栏杆臂包一层30mm厚度的优质珍珠棉,可防止砸到车辆,再贴上红白相间高强度红色反光膜,可提高安全警示效果。
(四)创新点所解决的问题:
1、栏杆起落不平稳,终点弹跳;
2、机械冲击大,齿轮和轴寿命短;
3、用户调整困难、维护不便;
4、智能化程度低,容易误触发砸车
5、电机过热,容易损坏。
完成人提供的代表性论文专著目录:
序号 |
论文题目 |
作者、排位 |
刊物名称及卷号 |
1 |
突发事件视频检测器方案设计 |
高金毓 |
现代物业-新建设
2012.08 |
2 |
机电安装工程中的安全隐患及管理现状 |
高金毓 |
商品与质量
2014.04 |
3 |
PCL在电气工程中的应用现状分析 |
高金毓 |
商品与质量
2014.04 |
主要知识产权证明目录(发明奖、进步奖):
序号 |
知识产权名称 |
专利类别 |
专利号 |
1 |
栏杆机起落速度自适应系统-发明专利 |
发明专利 |
ZL201510373581.2 |
2 |
ETC自动收费装置 |
实用
新型 |
ZL201521033627.3 |
3 |
自动栏杆机双冗余控制装置 |
实用
新型 |
ZL201620865556.1 |
项目推广应用及经济社会效益情况:
项目推广应用情况
目前研发的“ETC不停车收费专用全数字化高速电动栏杆机”已经在唐港、石安、京石、大广路等二十多条高速公路上进行了安装使用,目前设备运行平稳、性能可靠,深受广大业主的好评,并取得了良好的经济效益。
经济效益:
1、客车ETC使用率不低于25%,非现金支付使用率达到20%。
2、建成较为完善的ETC基础设施网络,主线收费站ETC覆盖率达到100%,匝道收费站ETC覆盖率不低于90%。
3、建立统一规范的ETC客服体系,客服网点覆盖到县(区)级行政区,用户服务更加便捷。
4、建立多元化的用户发展模式,全国ETC用户数量达到2000万(含非现金支付卡用户)。
5、实现军车、武警车辆使用ETC全国联网运行。
6、建立完善的全国ETC联网运行标准及检测体系,规范和带动相关产业发展。
7、初步建立全国收费公路联网数据服务系统,为国家公路网运行管理及政府行业监管提供决策支持一个ETC车道站最低配置一套高速高速电动栏杆机,简单计算工程投资约3.5-4万元,可给企业带来1.0万元的利润,每年安装生产150台计算,年销售收入达600万元左右,年利润可达150万元,年税金可达100万。
社会效益:
1、国家推行ETC不停车收费能节省大量的人力,提高车辆的通行速度,减少车辆拥堵,创造举得的社会效益。
2、高速电动栏杆机能够填补国家技术空白,打破进口设备的价格垄断,降低ETC不停车收费系统的建设成本,节俭国家投资,提高车辆的通行能力。
3、通过对原有的电机进行数字化变频改造,能够达到节能的目的,使电机的能耗平均下降20%左右。
4、该高速电动栏杆机具有车辆防撞回转功能,每年能减少车辆通过收费站时被砸、被撞的机率,节省大量的车辆维修费用,创造明显的社会效益。
主要完成单位及创新推广贡献(进步奖):
主要完成单位:河北中岗通讯工程有限公司
创新推广贡献:
在创新产品研发期间:研发团队在研发过程中严格遵守ISO9001:2008质量管理体系,在研发的每个时间节点都严格按照质量管理体系的要求进行汇总、比对、修改,保证了该项目能够按期顺利完成。
研发形成创新产品后:在多项施工项目中多此对此项创新产品尽行推广应用,在唐港、石安、京石、大广路等二十多条高速公路上进行了安装,使少车辆通过收费站时被砸、被撞的机率,节省大量的车辆维修费用社会效益显著。
申报奖励类别及等级(自然奖、发明奖、进步奖):技术开发型三等及以上
其他(请列示):

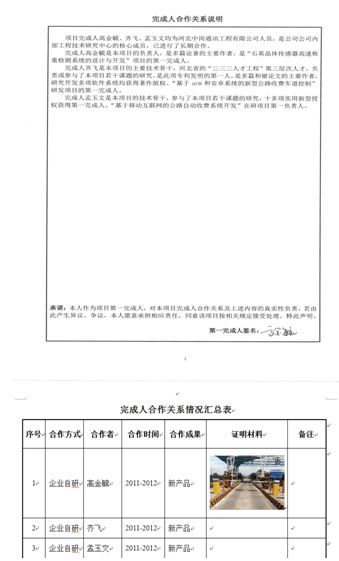

完成人合作关系说明及完成人合作关系情况汇总表和知情同意证明。
|
